Описание гидравлической гильотины НГ6Г.01:
| Наименование параметра | Модель НГ6Г.01 |
| Мин. толщина листа при σвр ≤ 50 кгс/мм², мм: | 0,4 |
| Макс. толщина листа при σвр ≤ 50 кгс/мм², мм: | 6,3 |
| Угол наклона подвижного ножа | 0.30°-2°45’ |
| Управление | педальное |
| Временное сопротивление материала, кгс/мм²: | 500 |
| Макс.перемещение заднего упора, мм | 600 |
| Допустимое усилие реза, кН: | 300 |
| Частота ходов ножа | 10-12 |
| Длина стола, мм | 2840 |
| Мощность электродвигателя, кВт | 7,5 |
| Расстояние между стойками в свету, мм | 2730 |
| Количество гидроприжимов, шт | 10 |
| Система смазки | комбинированная |
| Высота стола над уровнем пола, мм | 800 |
| Количество режимов работы | 2 |
| Номинальное давление насоса, мПа | 14,5 |
| Производительность насоса, л/мин | 25 |
| Длина реза, мм | 2500 |
| Габаритные размеры, мм | 3100х1550х2050 |
| Масса, кг | 4700 |
Предназначена для прямой продольной и поперечной резки листового материала.
Резка металла производится за один ход ножа по разметке или упору. Ножницы эксплуатируются в закрытых помещениях или на открытом воздухе, при температуре окружающей среды от -25 С до +40 С. Удобство в работе, пониженная шумность, высокое качество реза и надежность гидравлических гильотинных ножниц, а также различные варианты комплектации, позволяют эксплуатировать данное оборудование в производствах с высокими требованиями к качеству оборудования.
Управление настройкой работы ножниц осуществляется с пульта, рабочий ход с педали. Электрическая схема обеспечивает работу ножниц на одиночных и автоматических ходах.
Изменение зазора между ножами, происходит за счет изменения угла поперечного наклона ножевой балки с помощью задних, верхних подшипников, установленных на эксцентриковых валах, соединенных штангой. При вращении валов происходит увеличение или уменьшение угла наклона. Механизм регулировки зазора состоит из двухступенчатого мотор-редуктора и управляется кнопочно, с пульта управления.
Гидравлическая система гильотины проста, не требует высокой квалификации от обслуживающего персонала. Гидравлическая схема ножниц универсальна. В зависимости от модели гидравлических ножниц на гидроагрегате могут устанавливаться лишь разной мощности электродвигатели и разной производительности масляные насосы.
Данная модель может оснащаться системой ЧПУ!
Базовая комплектация гидравлической гильотины НГ6Г.01:
- Пульт на станине, ножная педаль
- Рабочий стол, оснащенный встроенными шариковыми опорами для более легкого передвижения металла
- Фронтальные удлинители рабочего стола с боковой линейкой 1000 мм
- Передний боковой упор, при необходимости легко убирается
- Стандартный задний моторизированный упор - управление на пульте, информация о положении так же выводится на пульт
- Решетчатое ограждение зоны реза металла
- Электронный счетчик ходов, показания на экране пульта управления
- Кнопочное управление продольным наклоном ножей для более удобного реза металла разной толщины находится на пульте
- Ручная регулировка зазоров между ножами штурвалом с выводом информации на боковую шкалу
Дополнительное оборудование гильотины НГ6Г.01:
ВСЕ НИЖЕПЕРЕЧИСЛЕННОЕ ПОСТАВЛЯЕТСЯ ЗА ОТДЕЛЬНУЮ ПЛАТУ!
- Установка числового программного управления - ЧПУ
- Установка системы подогрева рабочей жидкости для возможности реза металла при отрицательных температурах окружающего воздуха
- моторизированный задний упор с увеличенным ходом - управление на пульте, информация о положении так же выводится на пульт
- Моторизированный задний упор с возможностью подъема над листом при резе длинных заготовок- управление на пульте, информация о положении так же выводится на пульт
- В зависимости от модели - установка дополнительной секции для возможности рубки сортового и профильного проката (круг, уголок, швеллер и т.д.)
- Два типа рольгангов для более легкого передвижения разрезаемого металла в зону реза (приводной и не приводной)
- Два типа откатных тележек для облегчения вывоза отрезанных заготовок из зоны ножниц (приводная и не приводная)
- Пневматическая поддержка тонкого листа
Технические характеристики гидравлической гильотины НГ6Г.01:
Программное обеспечение:
УЦИ
Толщина листа, мм:
0.4-6.3
Ширина листа, мм:
2500
Мощность, Вт:
7500

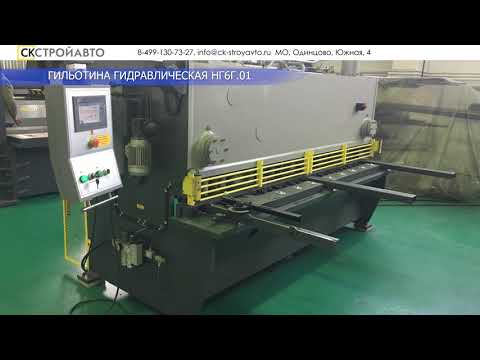

Гидравлическая гильотина НГ6Г.01
Ножницы НГ6Г01 с наклонным ножом предназначены для прямой продольной и поперечной резки листового материала с σвр ≤ 45 кгс/мм2. Резка металла производится за один ход ножа по разметке или упору.
